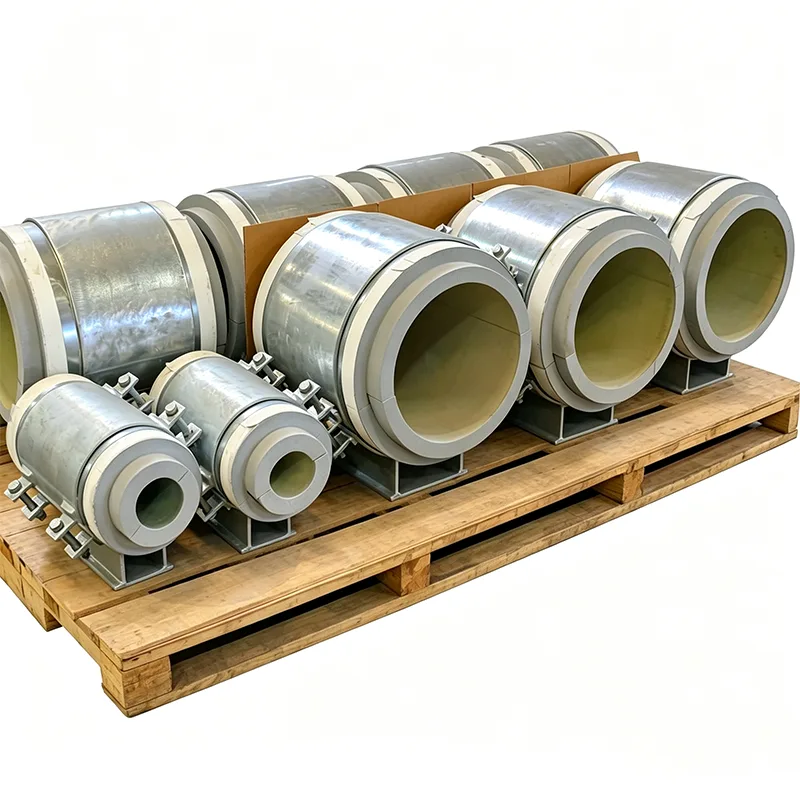

Носач за ципеле за изоловану цев

На изолованој цеви, стандардна цијев може створити више проблема него што их рјешава. Ако пут оптерећења ципеле пресече изолацију, изолација се временом дроби. Тај згњечени део пропушта топлоту унутра или ван, ствара кондензацију на хладним површинама и постаје полазна тачка за корозију испод изолације. Поправка није компликована - правилно дизајнирана потпора за ципеле за изоловану цев одваја функцију носивости од термалне функције - али је потребан пажљив инжењеринг да би се детаљи добили како треба.

У Јангџоу Тианшуну смо дизајнирали и произвели изоловане ципеле за цеви за пројекте на пет континената од 2012. Испоручили смо их за мреже даљинског хлађења где је битан сваки ват топлотне енергије, за парне водове где би гола метална ципела трошила енергију и створила опасност од опекотина, и за ЛНГ објекте где хладно место може довести до оштећења и оштећења конструкције. У сваком случају, захтев је исти: носите тежину цеви поуздано док одржавате изолацију континуираном, а парну баријеру заптивеном.

Како изолована цевна ципела заправо функционише

Основна идеја је једноставна - чврсти, носиви изолациони блок се налази између цеви и металне потпорне колевке. Цев лежи на изолацији, изолација се налази у ципели, а метална ципела преноси оптерећење на конструкцију. Али да би тај блок преживео године кретања цеви и термичког циклуса без пуцања, померања или губитка изолационих перформанси захтева следеће:

Материјал блока је одабран за температурни опсег. За расхлађену воду и хладне услуге до око -50°Ц, обично користимо полиизоцијанурат високе густине (ПИР) или ћелијско стакло. За линије за пару и топло уље до 400°Ц и више користимо материјале на бази калцијум силиката или перлита. Кључно својство је чврстоћа на притисак на пројектованој температури — оно што издржи на собној температури може омекшати на 200°Ц.

Изолациони блок је потпуно инкапсулиран. Метални причврсни прстен или заварени бочни зид ципела окружује блок са свих страна, спречавајући га да изађе под бочним померањем цеви или вибрацијама. Блок се налази на челичној основној плочи са континуираним заваром, тако да не постоји директан пут од метала до цеви за топлоту која би заобишла изолацију.

Пут парне баријере је дизајниран да буде непрекидан. На хладним цевима, улазак влаге је непријатељ. Уверавамо се да дизајн ципеле омогућава да се парна баријера постављена на изолацији цеви континуирано залепи за изолациони блок ципеле или њен метални омотач, без празнина које би омогућиле да влажни ваздух допре до хладне површине.

Флексибилност дизајна која одговара стварним условима локације

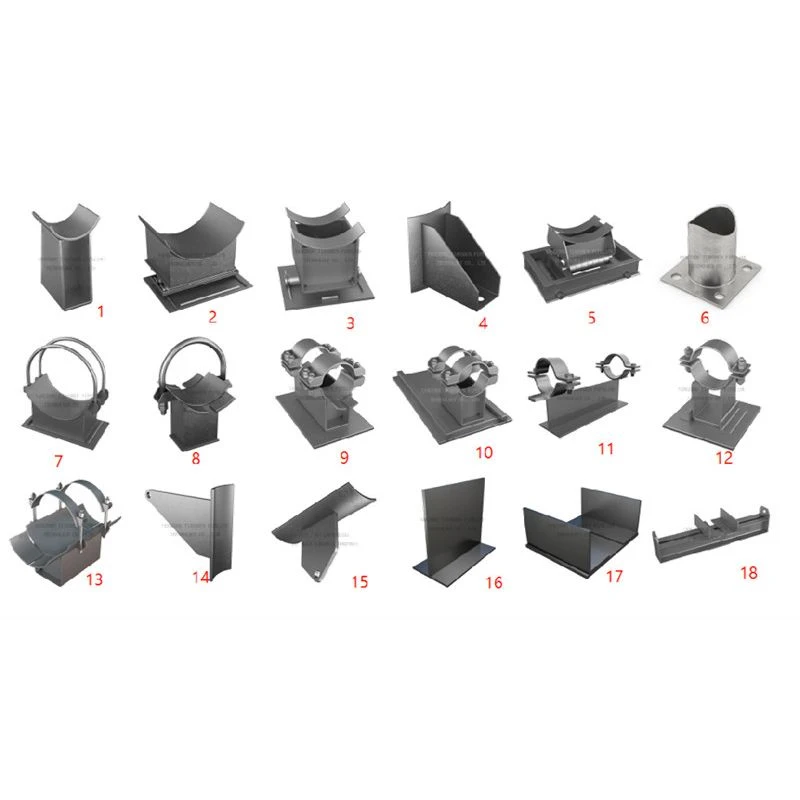

Не третирамо изоловане ципеле за цеви као готове артикле јер две спецификације изолације нису потпуно исте. Сваку ципелу правимо тако да одговара:

Ваш пречник цеви и дебљина изолације (било да је 25 мм од пенасте стакла или 150 мм од минералне вуне).

Тип изолационог система који се примењује на терену — секундарну изолацију можемо претходно исећи тако да стане око тела ципеле и обезбедити профил за облагање који поједностављује завршну обраду локације.

Услови кретања цеви. Ако је цев клизна, можемо да интегришемо ПТФЕ или графитом импрегнирану клизну плочу на основу ципеле, са површином са ниским трењем која је причвршћена за носиви лим од нерђајућег челика који штити изолациони блок од сила смицања.

Посебни захтеви као што су изолација отпорна на ватру, премази против хабања на металним деловима или дренажни отвори за спречавање накупљања воде у спољашњим инсталацијама.

Шта добијате са сваком пошиљком

Наруџба за ципеле са изолацијом Тиансхун укључује сву документацију коју ће ваш инспектор тражити:

ЕН 10204 Сертификати типа 3.1 за челичне компоненте.

Технички листови изолационог материјала са чврстоћом на притисак и вредностима топлотне проводљивости на пројектованој температури.

Извештаји о инспекцији димензија који потврђују дебљину блока, висину ципеле и димензије основне плоче.

Учитајте сертификате о испитивању ако то захтева спецификација пројекта.

Апликације

Цеви за расхлађену воду и слану воду у постројењима за даљинско хлађење и дата центрима

Водови паре и кондензата у индустријским постројењима и електранама

Цеви за ЛНГ и криогене течности где хладне тачке морају бити апсолутно избегаване

Просторије за хлађење и складиштење

Свака изолована цев која иде на носач цеви, где су енергетска ефикасност и дугорочни трошкови одржавања важни

Зашто Тиансхун?

Ми смо специјализовани произвођач подршке, а не општи добављач цевовода. Када нам пошаљете листу цевовода и спецификацију изолације, наш инжењерски тим ће проверити оптерећење на свакој ципели, потврдити компатибилност изолационог материјала и означити све локације на којима стандардне димензије ципела неће одговарати доступној структури. Овај ниво контроле открива проблеме на табли за цртање, а не током инсталације. Преко 70% нашег пословања се понавља — директан резултат испоруке ципела које функционишу тачно онако како се очекује од првог хидротестирања до краја животног века дизајна.

ФАК

П: Можете ли тачно да одговарате мојој врсти и дебљини изолације?

О: Да. Димензионирамо папучу и носиви блок према пречнику цеви, изолационом материјалу и наведеној дебљини без икаквог компромиса.

П: Да ли обезбеђујете изолациони блок или да га инсталирам на лицу места?

О: Ципелу испоручујемо са носећим изолационим блоком који је већ спојен и капсулиран унутра. Околна секундарна изолација и облоге се обично постављају на лицу места, али такође можемо да унапред направимо комплете за изолацију.

П: Како спречавате да топлота путује кроз метално тело ципеле?

О: Изолациони блок ствара термички прекид између цеви и металне основе. Бочни зид ципеле не додирује директно цев, тако да не постоји непрекидан метални пут за топлоту која би заобишла изолацију.

П: Шта ако се моја цев помера аксијално због топлотног ширења?

О: Можемо додати ПТФЕ или графитну клизну плочу на подножје ципеле, омогућавајући цеви да се помера док одржава изолациони блок стабилним.

П: Којим стандардима испуњавају ове ципеле?

О: Производња челика прати МСС СП-58 и МСС СП-69. Изолациони материјали се испоручују у складу са АСТМ или ЕН стандардима специфичним за пројекат, и можемо испунити захтеве за ЦЕ означавање према ПЕД-у где је применљиво.
