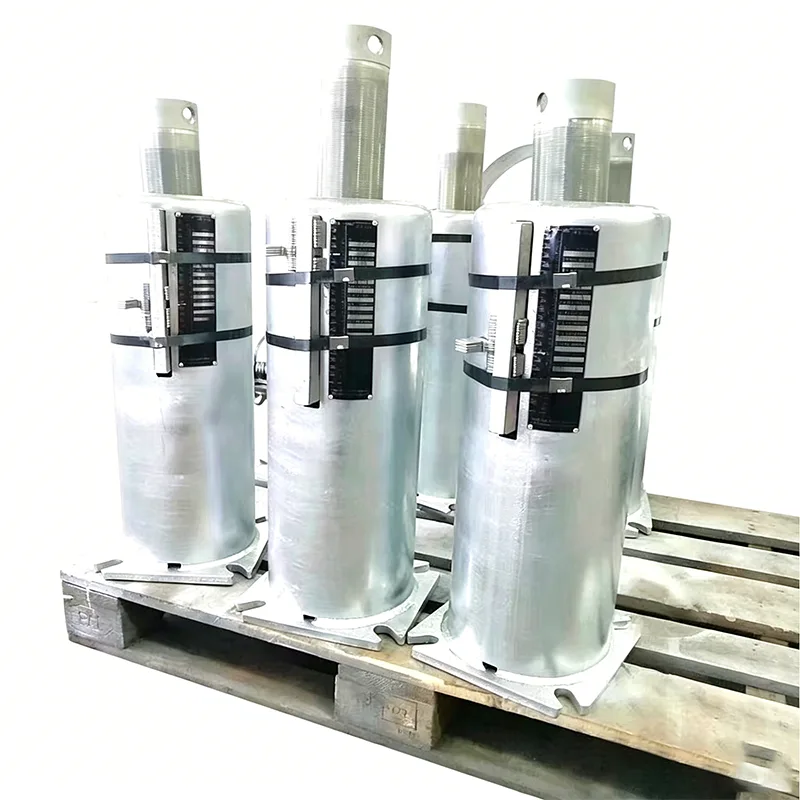

Опруге за електране

На основу 14 година искуства у подупирачима/обесима за цевоводе и решењима за подршку електранама, Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд. обезбеђује опруге за електране за термоенергетску енергију, нуклеарну енергију и електране са комбинованим циклусом. Ови производи су пројектовани да контролишу топлотно померање и расподелу напрезања у цевоводима при високим температурама и високим притиском, штитећи критичне интерфејсе главне опреме као што су котлови и парне турбине. Следећи детаљи покривају карактеристике производа, инжењерске предности и специфичне локације примене.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Карактеристике производа

Ослонци за опруге електране су пројектовани по мери на основу резултата анализе напрезања цевовода, са основним карактеристикама фокусираним на задржавање оптерећења, прилагодљивост померању и дугорочну оперативну стабилност.

Механизам померања оптерећења: Доступан у две конфигурације: вешалице/ослонци са променљивим опругама и вешалице/ослонци за опруге константне силе. Променљиве опружне јединице носе оптерећење са линеарном крутошћу, док јединице са константном силом испоручују скоро константну потпорну силу током целог радног хода, са одступањем контролисаним унутар 5%, елиминишући додатно напрезање у цевоводима узроковано флуктуирајућим силама потпоре.

Компатибилност материјала и температуре: Елементи опруге се производе од легираних опружних челика укључујући 60Си2Мн и 50ЦрВА. Структурне компоненте могу бити израђене од угљеничног челика, легираног челика отпорног на топлоту или нерђајућег челика. Укупан дозвољени опсег радне температуре покрива -196°Ц до +650°Ц, што одговара свим захтевима цевовода од ниске температуре напојне воде до високе температуре главне паре.

Дизајн уградње и пуштања у рад: Сваки носач/висилица опремљен је клином за закључавање за инсталацију и натписном плочицом за померање оптерећења. Једноставно уклоните клин за закључавање након инсталације у хладном стању да бисте активирали рад. Подаци са натписне плочице олакшавају верификацију бројева модела и унапред подешених оптерећења на лицу места, значајно смањујући време пуштања у рад.

Свеобухватно тестирање у кући: Сва испитивања, укључујући крутост опруге, угиб на компресију и дебљину површинског премаза, спроводе се у нашој сопственој лабораторији како би се обезбедио конзистентан учинак у свим производним серијама. Свака јединица пролази кроз три циклуса пуне компресије са снимањем криве крутости пре испоруке.

Са овим карактеристикама дизајна, опружни носачи за електрану одржавају унапред одређену висину система цевовода у комбинованим условима линеарног топлотног ширења и континуираних вибрација, смањујући вероватноћу непланираних искључења.

Инжењерске предности

У дизајну цевовода електране, у поређењу са чисто крутим ослонцима или фиксацијом цевних стезаљки, решења еластичне подршке пружају директна побољшања у контроли напона, заштити опреме и прилагодљивости инсталације. Инжењерска вредност опружних носача за електрану се огледа у следећим аспектима:

Ефективна компензација топлотног померања: Крути ослонци не могу да апсорбују топлотну експанзију цевовода, што често доводи до везивања система цеви, подизања носача или преоптерећења. Еластичне вешалице/ослонци носе оптерећење линеарно или константно како се цевовод помера, одржавајући нивое напрезања у дозвољеним границама одређеним кодовима као што је АСМЕ Б31.1.

Смањени потисак и момент на главним интерфејсима опреме: Колектори котла и улази за пару турбине су изузетно осетљиви на силе и моменте. Након подешавања са опругама/носачима, потисак интерфејса је значајно смањен, спречавајући пукотине завара и цурење прирубница. Ово је критична мера за продужење интервала одржавања кућишта турбина, главних парних вентила и друге опреме.

Сузбијање преноса вибрација: Цевоводи електране су склони вибрацијама у условима паре велике брзине или двофазног протока. Системи за опруге прилагођавају крутост ослонца до оптималног опсега помоћу еластичних елемената, а када су комбиновани са пригушивачима, ефикасно расипају енергију вибрација како би спречили замор конструкције.

Велика толеранција уградње на лицу места: Опружне вешалице/ослонци омогућавају фино подешавање унутар одређеног опсега висине, компензујући одступања у цивилним темељима и инсталацију цевовода у хладном стању. Јединице са опругама са константном силом су често опремљене хидрауличким или вијчаним помоћним уређајима за подешавање за прецизно поравнање на лицу места.

Дуготрајан рад и анти-релаксација: Захваљујући дизајну опруге против опуштања и површинским третманима отпорним на корозију (вруће цинковање, Дацромет, итд.), деградација силе потпоре је минимална. Преко 70% наших накнадних поруџбина из иностраних пројеката долази од сталних купаца, што у извесној мери одражава дугорочну поузданост наших производа за подршку.

Апликације производа

Ослонци за опруге електране се првенствено инсталирају на критичним позицијама у системима циркулације пара-вода и високотемпературних димних гасова у електрани. У комбинацији са пригушивачима, чврстим подупирачима и другим компонентама, они чине комплетан флексибилни систем за задржавање цевовода.

Подручје котла: Користи се на главним цевоводима за пару, цевоводима за топло и хладно загревање, излазним каналима прегрејача итд. Апсорбује вертикално и хоризонтално топлотно померање тела котла и спојних цевовода, спречава прекомерно напрезање на спојевима млазнице и смањује ризик од пуцања шава.

Подручје турбине: Инсталиран на главним парним цевима, високотемпературним цевима за поновно загревање паре и бајпас цевоводима високог притиска. Кроз прецизну подршку, ограничава силе и моменте који се преносе на интерфејсе турбине, обезбеђује тачност поравнања вратила и смањује утицај вибрација на кућишта турбине.

Систем напојне воде под високим притиском: На цевоводима напојне воде високог притиска и цевоводима за воду за температуру, опружне вешалице/ослонци подржавају цевоводе за тешке услове рада док се прилагођавају температурним променама, одржавају нагиб цевовода и избегавају проблеме са кавитацијом или воденим ударом узрокованим ограниченим померањем.

Димни гас и систем за одсумпоравање/денитрификацију: За димоводне/ваздушне канале великог пречника, улазне/излазне канале ГГХ и прикључне канале торња за одсумпоравање. Ове структуре са танким зидовима доживљавају значајно топлотно ширење. Опружни ослонци компензују ово померање, смањују напрезање прирубничког споја и раде заједно са дилатационим спојевима како би заштитили цео систем димних гасова.

Нуклеарна енергија Конвенционално острво: Користи се на секундарном кругу главне паре, главне напојне воде и других цевовода. Испуњава захтеве контроле доследности нуклеарне енергије и обезбеђује комплетне сертификате о квалитету материјала и извештаје о квалификацији функције подршке.

Осигурање квалитета и могућности фабрике

Наша фабрика у провинцији Јиангсу опремљена је потпуно аутоматским линијама за производњу мехова, ЦНЦ системима за сечење и заваривање и сертификованим тимом за испитивање без разарања (НДТ).

Сви производи пролазе кроз свеобухватно интерно тестирање пре испоруке.

Интерно испитивање укључује: димензиону и визуелну инспекцију, ПМИ (позитивна идентификација материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања (где је применљиво), испитивање опруге (са кривама оптерећење-померање) и мерење дебљине премаза.

Обезбеђени су извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Ин-хоусе тестирање не представља тестирање треће стране акредитовано од стране ИЛАЦ-а. Тестирање треће стране или лабораторијско тестирање доступно је као посебна, опциона услуга.

Опционе инспекцијске услуге треће стране (наведене посебно):

1. Испитивање материјала: анализа хемијског састава, испитивање затезања, испитивање удара на ниску температуру по Шарпи и испитивање тврдоће.

2. НДТ заваривања: испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно испитивање (УТ) и радиографско испитивање (РТ).

3. Испитивање перформанси опруге, укључујући криве оптерећења и померања.

4. Провера заштите од корозије топлог цинковања/епоксидног премаза.

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ).

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви. За разлику од стандардних домаћих произвођача који испоручују само сам производ, ми обезбеђујемо криву померања оптерећења са сваком јединицом опруге; такође олакшавамо СГС тестирање треће стране и инспекције сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Наш систем управљања квалитетом је сертификован према ИСО 9001:2015, а сви производи су у складу са међународним стандардима укључујући АСМЕ, ЦЕ и АПИ. Комплетна пријемна документација се може обезбедити према захтевима пројекта.

Инжењерска подршка и услуге

Ослањајући се на наше искуство у снабдевању цевоводном опремом у преко 45 земаља широм света, пружамо свеобухватан избор, инсталацију и дугорочну техничку подршку за сваку серију опружних носача за електране:

▶  Израчунавање избора: Примите извештаје о анализи напрезања цевовода и препоручите одговарајуће типове носача/вешача, константе опруга и висине уградње.

▶  Брз одговор: На техничке упите и понуде пре продаје се одговара у року од једног радног дана.

▶  Надзор на лицу места и сведочење: Подршка клијентима или трећим странама на лицу места сведочење процеса тестирања.

▶  Упутства за инсталацију и пуштање у рад: Обезбедите детаљне приручнике за инсталацију и препоруке за подешавање хладног стања, уз даљинску видео помоћ која је доступна када је то потребно.

▶  Услуга резервних делова: Чувајте записе о калибрацији опруга за сваку производну серију, омогућавајући брзу набавку заменских склопова опруга.

За дискусију о конфигурационим решењима подршке за опруге за електране за специфичне пројекте или за добијање релевантних референци за пројекте, молимо контактирајте наш технички продајни тим. Ми ћемо обезбедити детаљне прорачунске листове оптерећења и померања и препоручене распореде засноване на стварним условима рада, а не само на листи стандардних модела, помажући вам да контролишете укупне трошкове набавке истовремено осигуравајући безбедан рад цевовода.
