Подршка за пролеће хемијског постројења

Системи цевовода у хемијским постројењима раде у тешким условима који укључују корозивне медије, наизменичне високе и ниске температуре, запаљиве и експлозивне атмосфере, као и строге безбедносне захтеве. Конвенционални опружни ослонци су склони корозији, ломовима због замора и деградацији перформанси у тако тешким радним условима, што може довести до цурења цевовода, оштећења опреме, па чак и безбедносних незгода. Развијен специјално за ове захтевне услове рада, Цхемицал Плант Спринг Суппорт је наменски производ за подршку способан за дуготрајан стабилан рад у сложеним хемијским окружењима.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

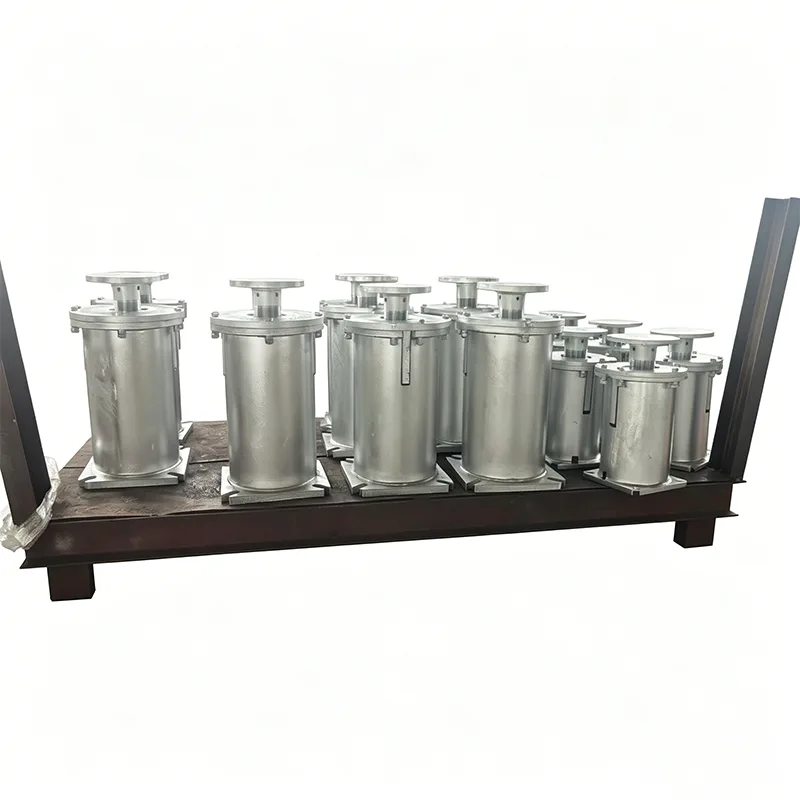

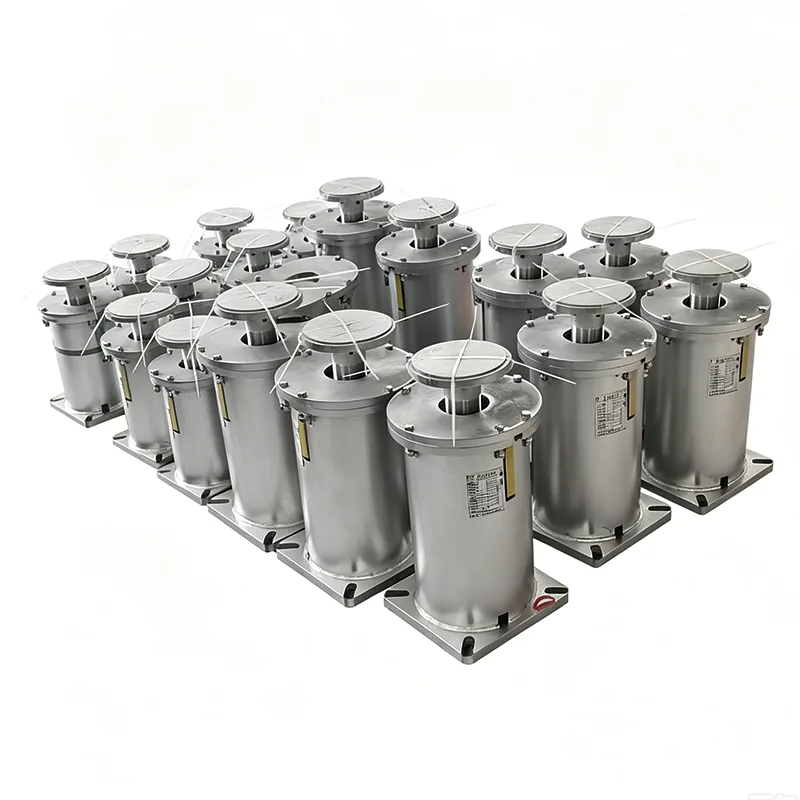

Подршка за опруге за хемијско постројење је прилагођена еластична цевна потпора дизајнирана искључиво за хемијску индустрију. Он углавном носи саму тежину цевовода, компензује померање изазвано термичким ширењем и контракцијом и изолује вибрације које се преносе са процесне опреме.

Са 14 година искуства у пројектовању и производњи хемијских система за подршку цеви, Иангзхоу Тиансхун Пипелине је испоручио производе за више од 200 хемијских пројеката широм света, укључујући базе за рафинирање и хемијску интеграцију великих размера, паркове фине хемије и фармацеутске фабрике.

Циљане карактеристике дизајна

▶  Одлична отпорност на корозију: Усваја посебне материјале и вишеслојне антикорозивне третмане како би издржао ерозију од киселина, алкалија, соли и других корозивних медија.

▶  Конструкција отпорна на експлозију: Све компоненте су у складу са хемијским стандардима отпорности на експлозију без ризика од стварања варница.

▶  Супериорне перформансе заптивања: Опремљен потпуно затвореним заштитним кућиштем како би се спречило да корозивни гасови и течности уђу у склоп опруге.

▶  Широка прилагодљивост температурама: Поуздано ради у широком температурном опсегу од -196℃ до +550℃.

▶  Велика прецизност оптерећења: Прецизно калибрисано пре испоруке, са одступањем оптерећења контролисаним унутар ±5%.

▶  Дизајн без одржавања: Једноставна и чврста структура не захтева редовно одржавање у нормалним радним условима.

Поређење перформанси са конвенционалним опругама

Стандардни технички параметри

Типични сценарији примене

Пролећна подршка за хемијско постројење се широко примењује на различите системе цевовода у хемијским постројењима:

Цевоводи за транспорт киселина, алкалија, соли и других корозивних медија

Процесни цевоводи високих температура и високог притиска

Криогени течни цевоводи (течни кисеоник, течни азот, течни амонијак)

Цевоводи за запаљиве и експлозивне медије (бензин, дизел, природни гас)

Прикључни цевоводи за реакторе, измењиваче топлоте, торњеве и другу процесну опрему

Цевоводи за канализацију и третман отпадних гасова

Производња и контрола квалитета

Изградили смо наменске производне линије за хемијске производе. Сви носачи за опруге хемијских постројења су произведени у строгом складу са највишим стандардима хемијске индустрије:

Сви производи пролазе кроз свеобухватно интерно тестирање пре испоруке.

Интерно испитивање укључује: димензиону и визуелну инспекцију, ПМИ (позитивна идентификација материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања (где је применљиво), испитивање опруге (са кривама оптерећење-померање) и мерење дебљине премаза.

Обезбеђени су извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Ин-хоусе тестирање не представља тестирање треће стране акредитовано од стране ИЛАЦ-а. Тестирање треће стране или лабораторијско тестирање доступно је као посебна, опциона услуга.

Опционе инспекцијске услуге треће стране (наведене посебно):

1. Испитивање материјала: анализа хемијског састава, испитивање затезања, испитивање удара на ниску температуру по Шарпи и испитивање тврдоће.

2. НДТ заваривања: испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно испитивање (УТ) и радиографско испитивање (РТ).

3. Испитивање перформанси опруге, укључујући криве оптерећења и померања.

4. Провера заштите од корозије топлог цинковања/епоксидног премаза.

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ).

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви. За разлику од стандардних домаћих произвођача који испоручују само сам производ, ми обезбеђујемо криву померања оптерећења са сваком јединицом опруге; такође олакшавамо СГС тестирање треће стране и инспекције сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Услуге прилагођавања и подршке

▶  Прилагођавање специјалног материјала: Доступни су производи направљени од Хастеллои-а, Монела и других специјалних легура.

▶  Нестандардни дизајн: прилагођени производи развијени према цртежима купаца и стварним условима рада.

▶  Системска решења: Интегрисани дизајн и потпуна набавка комплетних система носача цеви за хемијска постројења.

▶  Техничка служба на лицу места: Професионални инжењери се могу послати за упутства за инсталацију на лицу места и пуштање у рад.

▶  12-месечна гаранција: Неисправни производи ће бити бесплатно поправљени или замењени у гарантном року.

За више детаља о пролећној подршци за хемијско постројење и савете за професионалну селекцију, контактирајте наш технички тим.
